LA SITUATION EN ESPAGNE
Dans l'actuelle tendance d'avancer dans l'utilisation des énergies renouvelables, l'énergie solaire thermique et son utilisation dans la génération d'eau chaude dans des installations tant unifamiliaux comme collectives - comme des blocs de logements, résidences du troisième âge, polideportivos, campings, hôtels, etc.. -, il est une des applications pratiques qui prévisiblement plus pourront être utilisées dans le cadre urbain pour réduire l'émission de gaz polluants et diminuer la dépendance des combustibles fossiles.
Le nouveau cadre légal qui est développé en Espagneil favorise et même oblige à utiliser des dispositifs qui garantissent un minimum de couverture de demande énergétique par l'énergie solaire. En outre, ils existent subventions depuis différents domaines des Administrations.
COMMENT IL FONCTIONNE
Une installation d'énergie solaire thermique concentre la chaleur du Soleil accumulé dans des panneaux appelés collecteurs et il la transmet, ou à l'eau courante que nous utilisons dans nos maisons pour doucher nous, les laver, etc., ou au fluide utilisé pour calefactar par des radiateurs ou du sol rayonnant. Il est par conséquent, un talent qui concentre et transmet la chaleur solaire depuis un emplacement à un autre, sans produire de l'électricité dans aucun cas –au contraire que les plaques photo-voltaïques, qui en effet produisent courant électrique.
 |
Schéma dégénération d'eau chaude par système solaire thermique.
L'eau peut être utilisée tant dans un bâtiment unifamilial comme dans un bloc de bâtiments |
Les collecteurs absorven cette chaleur et ils le concentrent grâce à l'effet serre créée dans la plaque, à l'isolement d'un demi - extérieur, et à la capacité d'absorption des corps, - favorisé par le traitement chimique à auquel on soumet certaines parties de la plaque. Dans les collecteurs il existe un circuit fermé - circuit primaire - par lequel réfléchit un fluide avec anticongelante. Ce liquide atteint des températures supérieures à 100º C dans les plaques avec recouvrement sélectif, qui sont le taux que nous utilisons, et on fait circuler, toujours en circuit fermé, jusqu'à l'intérieur d'un réservoir appelé accumulateur, où le tube acquiert forme de serpentin et entre en contact direct avec l'eau que nous utiliserons postérieurement dans notre maison - circuit secondaire -.
La chaleur du fluide qui traverse le serpentin est transmise à l'eau destinée à la consommation qui l'entoure, en augmentant sa température. En cas de nécessité, par exemple jours nuageux, on fait usage d'un équipement générateur aider, généralement une chaudière de gaz ou un gas-oil, pour élever la température les degrés qui est nécessaire. Selon celle actuelle réglementation, l'eau doit sortir de l'accumulateur à une température de 60ºC, pour éviter danger de legionella, bien qu'elle soit postérieurement mélangé avec eau froide pour réduire la température jusqu'à 45ºC., qui est la température conventionnelle de consommation.
Tout ce processus est contrôlé par un dispositif électronique central qui est celui qu'il se charge d'automatiser et de coordonner la circulation de l'eau du circuit primaire quand il sera une plus grande contribution thermique nécessaire, contrôler la température des collecteurs, garantir la sécurité du système, et même dans des modèles plus avancés, d'envoyer un courrier électronique en informant d'incidences.
ÉLÉMENTS DE L'INSTALLATION

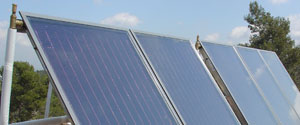

Panneaux, modules, collecteurs, plaques solaires
Tous ces mots sont utilisés généralement comme synonymes, bien qu'aux plaques qui sont utilisées dans thermique leur on appelle par convention 'collecteur solaire '. Elles sont situées communément dans le toit et servent à absorver la chaleur produite par les rayons solaires.
» Davantage de sur les plaques solaires
Accumulateur d'eau
Réservoir où on accumule l'eau qui postérieurement est destinée à la consommation domestique, ou pour robinets et douche, ou pour le système de chauffage. L'accumulateur est généralement aussi chauffant, puisque le système qui accumule l'eau se trouve dans son intérieur.
Les accumulateurs d'eau chaude sont un élément clef dans l'installation, puisqu'ils permettent de stocker l'eau réchauffée pendant le jour pour être consommée quand il conviendra. Grâce à eux il peut disposer d'eau chaude pendant les 24h du jour, et c'est pourquoi doivent être très bien isolés.
Un accumulateur est formé par un réservoir avec un serpentin dans l'intérieur, par lequel circule le fluide chaud qui vient des capteurs solaires et qui cède la chaleur à l'eau qui l'entoure, et parfaitement isolé avec mousse dure et polystyrène.
Une autre conformation des accumulateurs est le double enveloppant, un réservoir dans un autre. Dans l'intérieur l'eau à réchauffer se loge et par l'extérieur circule le fluide chaud des capteurs solaires. Ainsi on obtient une plus grande surface de contact.
Les accumulateurs permettent d'intégrer parfaitement l'énergie solaire thermique à un système de chauffage à gaz ou gas-oil, étant l'élément dans lequel confluent les apports énergétiques des capteurs et la chaudière.
Pour cela on utilise des accumulateurs avec double serpentin, l'inférieur pour le liquide des capteurs solaires (à plus petite température) et le supérieur pour eau de la chaudière (à une plus grande température) ; ou accumulateurs de double d'enveloppant stratifiés, où le réservoir extérieur est divisé par des zones à différente température, l'inférieur pour lot thermique et le supérieur pour la chaudière.
Chaudière
Todo sistema d'énergie solaire thermique a besoin d'un équipement auxiliaire qui fournit la puissance nécessaire quand le Soleil ne parviendra pas à couvrir la demande. Sont utilisées généralement des chaudières gaz ou gas-oil de haut rendement.
Réchauffeur
Système qui réchauffe l'eau qui est postérieurement consommée. On trouve normalement dans le réservoir ou l'accumulateur qu'il contient l'eau.
Collecteurs solaires de basse température
Alcanzan hasta 70ºC de température ; ils sont utilisés en production eau chaude ou chauffage.
Fraction solaire
Pourcentage de consommation énergétique couverte par l'énergie solaire.
Échangeur
C'est le dispositif par lequel on transmet la chaleur produite dans les collecteurs vers l'eau que nous allons postérieurement utiliser. Dans des systèmes solaires thermiques, c'est généralement un tube avec forme de serpentin, - situé dans le réservoir accumulateur ou chauffant -, à travers lequel réfléchit l'eau chaude provenant des collecteurs. L'eau à consommer entre en contact avec ce serpentin et reçoit la chaleur.
Système de pompage
Circuit hydraulique qui est composé bombe hydraulique, de différents types de valves et tuyauteries. Il existe généralement deux circuits différents : ce qui est primaire, qui est celui par lequel circule le fluide qui est réchauffé dans les collecteurs, et ce qui est secondaire, qui est celui formé par l'eau de consommation.
Système de contrôle
Système qui contrôle la température et le fonctionnement correct de l'installation. Il peut arriver à atteindre un haut degré de sofiscicación, en arrivant même à envoyer des courriers électroniques à la direction pertinente en cas d'avarie.
|
